摘要

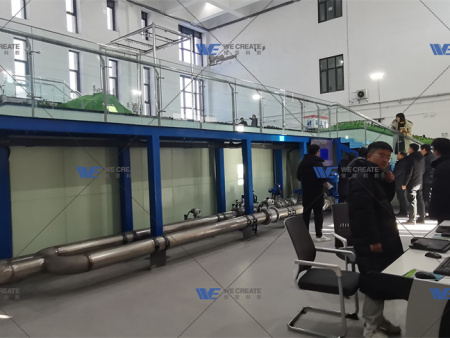

河北工程大学，有压输调水系统物理模型基础实验装置，为有压管道水锤实验装置、有压管道调压室实验、泵装置性能实验、有压管道渗漏实验、长距离有压输调水系统运行调度实验提供基础硬件支撑。
产品介绍
1、用途
为有压管道水锤实验装置、有压管道调压室实验、泵装置性能实验、有压管道渗漏实验、长距离有压输调水系统运行调度实验提供基础硬件支撑。
2、功能要求
硬件规格配置包括：水泵系统、水箱系统、管道系统、阀门模块、控制系统、数据测量及采集系统。有压输调水系统物理模型基础实验装置的设计满足有压输调水系统开展有压管道水锤实验装置、有压管道调压室实验、泵装置性能实验、有压管道渗漏实验等相关实验的要求。
3、技术要求
3.1水泵系统
实现水泵有压供水，包括工频水泵单独供水、变频水泵单独供水、并联机组联合供水等。
3.2水箱系统
A. 规格：上游水箱：面积15m2，可调节水深运行范围1.2m；下游水箱：与流域梯级调水物理模型基础实验装置下游水库共用，具体指标要求满足实验需求。
B. 配置：上游水箱一个，包含溢流装置、稳流装置和供排水装置等；另在水箱中部加装隔板一套，除作为上水库运行时保证实验水位功能外，支持上游水箱的分区运行功能；具体体型参数能够满足实验开展要求。
C. 功能：水箱主要用于：模拟水库储水、满足水循环系统要求、提供供水稳定水位，用作调节水池进行蓄水量优化运行等。

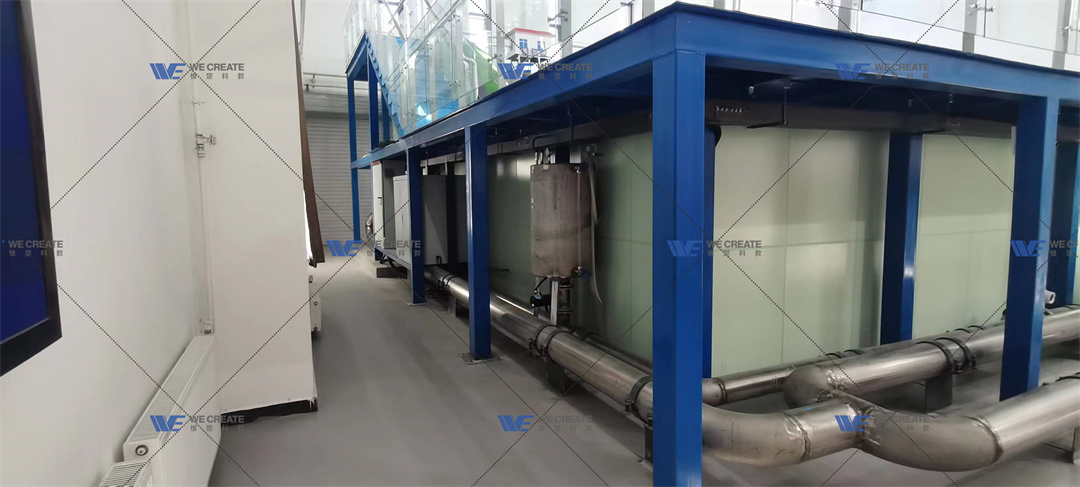

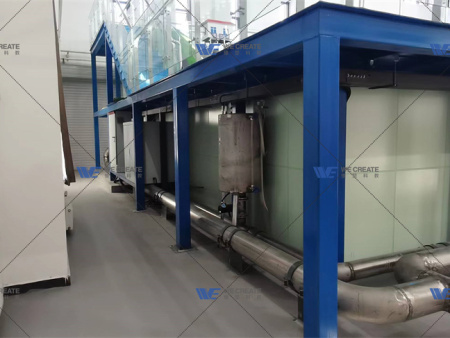

3.3 管道系统
A. 规格：总长：100m，DN300不锈钢钢管，承压2MPa，壁厚：3mm。
B. 配置：包括管道支撑装置和连接部件（包括法兰、三通、弯管等），支撑装置可保证输水管道系统运行安全，减少流固耦合影响，并对弯管处进行单独加密处理。
C. 功能：实现有压输水。

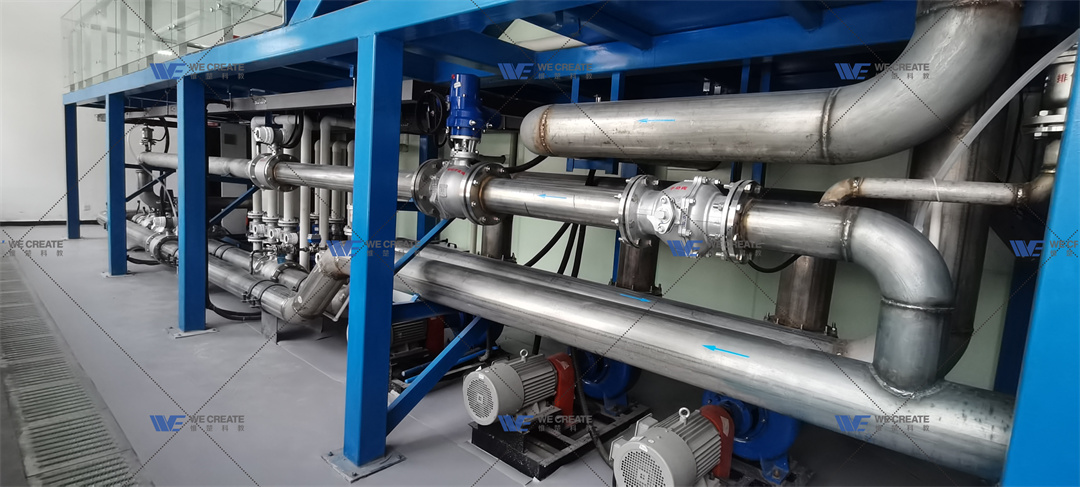

3.4阀门模块
A. 规格：DN300手动阀、气动阀、电磁阀、电动阀，承压2MPa，不锈钢材质。
B. 配置：手动阀可人工控制阀门开度；气动阀需配置相应补气装置（空压机）；电磁阀通电控制开关状态，通电为开，停电为关；电动阀可通过PLC控制其开度，（电动阀可控制阀门开度，并进行精细化调节，调节精度优于5度）。
C. 功能：输水系统的调流、调向。
